Quy Trình Thi Công Ống Thép Luồn Dây Điện Chuẩn Kỹ Thuật

Trong hệ thống cơ điện (M&E), sự an toàn của lưới điện phụ thuộc rất lớn vào lớp vỏ bảo vệ bên ngoài. Chính vì vậy, quy trình thi công ống thép luồn dây điện đòi hỏi sự tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật từ khâu cắt, ren cho đến uốn ống. Thực hiện chuẩn xác từng bước không chỉ giúp hệ thống vận hành trơn tru mà còn ngăn ngừa triệt để các rủi ro chập cháy hay tác động vật lý từ môi trường bên ngoài.

Quy trình thi công ống thép luồn dây điện bao gồm các bước từ chuẩn bị vật tư, khảo sát lập bản vẽ, cắt uốn ống, lắp đặt định tuyến, luồn dây điện đến kiểm tra và hoàn thiện. Mỗi bước đều yêu cầu kỹ thuật và sự cẩn trọng để đảm bảo hệ thống điện hoạt động ổn định và an toàn.

Quy trình thi công ống thép luồn dây điện là gì?

Ống thép luồn dây điện là gì?

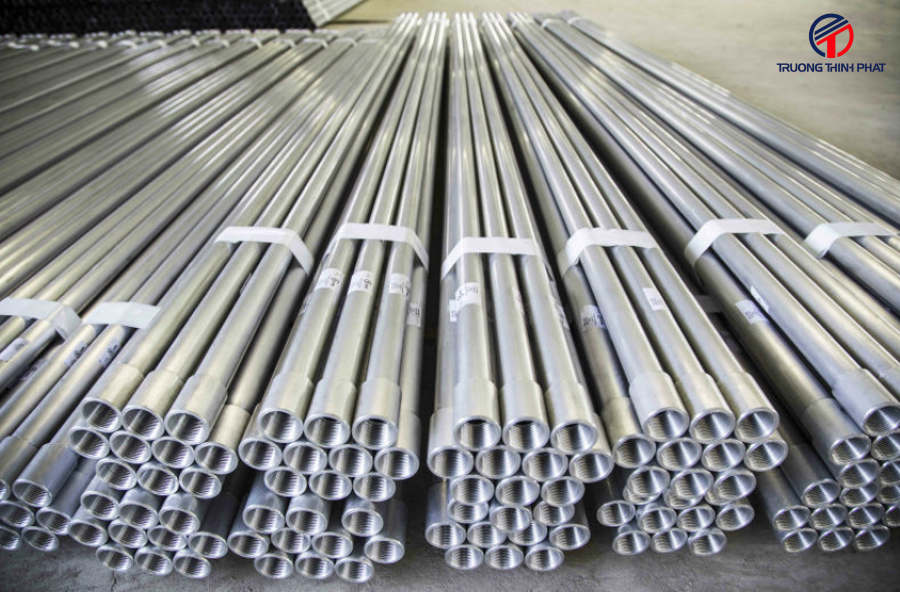

Ống thép luồn dây điện là loại ống chuyên dụng được làm từ thép, dùng để bảo vệ dây dẫn điện khỏi các tác động cơ học, hóa chất, côn trùng và yếu tố môi trường. Các loại phổ biến bao gồm EMT (Electrical Metallic Tubing), IMC (Intermediate Metal Conduit), RSC (Rigid Steel Conduit) và ống thép mềm.

Chúng tạo thành một hệ thống dẫn đường an toàn cho dây cáp điện trong các công trình dân dụng và công nghiệp, góp phần đảm bảo an toàn cho hệ thống điện.

Mục đích và vai trò của việc thi công ống thép luồn dây điện

Thi công ống thép luồn dây điện nhằm tạo ra một hạ tầng bảo vệ vững chắc cho hệ thống điện. Mục đích chính là ngăn ngừa chập cháy, rò rỉ điện, và hư hại dây dẫn do va đập hoặc mài mòn.

Quy trình này đóng vai trò then chốt trong việc đảm bảo an toàn cho người sử dụng và tài sản, đồng thời giúp việc quản lý và bảo trì hệ thống điện trở nên dễ dàng hơn.

Lợi ích và tầm quan trọng của việc thi công ống thép luồn dây điện

• Đảm bảo an toàn tối đa cho hệ thống điện và người sử dụng, phòng ngừa các sự cố nguy hiểm.
• Góp phần tăng cường độ bền và kéo dài tuổi thọ cho dây dẫn điện trước các tác động bên ngoài.
• Cải thiện tính thẩm mỹ và sự gọn gàng cho không gian công trình bằng cách che giấu hệ thống dây.
• Tạo điều kiện thuận lợi cho công tác bảo trì, sửa chữa và nâng cấp hệ thống điện trong tương lai.

Bảo vệ an toàn cho hệ thống điện và người sử dụng

• Ngăn chặn sự cố chập cháy, rò rỉ điện do dây dẫn bị hở hoặc hư hỏng.
• Bảo vệ dây dẫn khỏi tác động cơ học như va đập, cắt xén, côn trùng gặm nhấm.
• Tạo lớp vỏ cách điện, giảm thiểu nguy cơ giật điện cho người sử dụng.
• Chống cháy lan, tăng cường an toàn phòng cháy chữa cháy (PCCC) cho công trình.

Tăng cường độ bền và tuổi thọ cho dây dẫn

• Che chắn dây dẫn khỏi các yếu tố môi trường như độ ẩm, hóa chất, bụi bẩn.
• Giảm thiểu sự xuống cấp của vật liệu cách điện theo thời gian.
• Bảo vệ dây dẫn khỏi quá nhiệt cục bộ nhờ khả năng tản nhiệt của ống thép.

Đảm bảo tính thẩm mỹ cho công trình

• Giúp che giấu dây điện gọn gàng trong tường, sàn hoặc trần, tạo không gian sạch sẽ.
• Tạo diện mạo chuyên nghiệp, tăng tính thẩm mỹ cho kiến trúc tổng thể.
• Tránh tình trạng dây điện chằng chịt, gây rối mắt và tiềm ẩn nguy hiểm.

Thuận tiện cho việc bảo trì, sửa chữa và nâng cấp

• Dễ dàng tháo lắp và thay thế dây dẫn khi cần thiết mà không phải đục phá cấu trúc.
• Cho phép bổ sung hoặc nâng cấp hệ thống dây điện mà không ảnh hưởng đến cấu trúc công trình.
• Hỗ trợ định vị và khắc phục sự cố nhanh chóng hơn nhờ hệ thống đường ống rõ ràng.

Hướng dẫn chi tiết quy trình thi công ống thép luồn dây điện

• Chuẩn bị đầy đủ vật tư và công cụ chuyên dụng trước khi bắt đầu thi công.
• Khảo sát kỹ lưỡng và lập bản vẽ chi tiết để định hình tuyến ống chính xác.
• Thực hiện cắt, uốn và tạo ren ống thép một cách tỉ mỉ, phù hợp với thiết kế.
• Lắp đặt và định tuyến hệ thống ống thép đúng theo bản vẽ kỹ thuật đã duyệt.
• Tiến hành luồn dây điện vào ống và kiểm tra kỹ lưỡng toàn bộ hệ thống.
• Hoàn thiện công trình và thực hiện bàn giao theo quy trình chuẩn.

Bước 1: Chuẩn bị vật tư và công cụ

• Vật tư: Ống thép luồn dây điện (EMT, IMC, RSC hoặc ống mềm) và phụ kiện từ nhà cung cấp uy tín như Công Ty TNHH Ống Điện Trường Thịnh Phát, dây dẫn điện, dây mồi.
• Công cụ: Kìm cắt ống, dụng cụ uốn ống (bender), bàn ren (nếu sử dụng ống IMC/RSC), thước đo, bút đánh dấu, máy khoan, tua vít, kìm, búa, thiết bị bảo hộ cá nhân.

Bước 2: Khảo sát và lập bản vẽ thi công

• Khảo sát: Đánh giá địa hình, cấu trúc công trình, xác định vị trí các thiết bị điện, ổ cắm, công tắc.
• Lập bản vẽ: Thiết kế sơ đồ đi dây chi tiết, bao gồm tuyến ống, kích thước ống, vị trí hộp nối và các điểm đấu nối. Bản vẽ phải tuân thủ các tiêu chuẩn kỹ thuật hiện hành.

Bước 3: Cắt, uốn ống thép và tạo ren

• Đo và cắt ống: Đo chính xác chiều dài cần thiết, sử dụng kìm cắt ống chuyên dụng để cắt vuông góc và loại bỏ ba via ở mép cắt.
• Uốn ống: Sử dụng dụng cụ uốn ống để tạo các góc cong phù hợp theo bản vẽ, đảm bảo độ cong mượt mà, không làm biến dạng tiết diện ống.
• Tạo ren (đối với ống IMC/RSC): Dùng bàn ren chuyên dụng để tạo ren ngoài ở các đầu ống cần kết nối với phụ kiện ren.

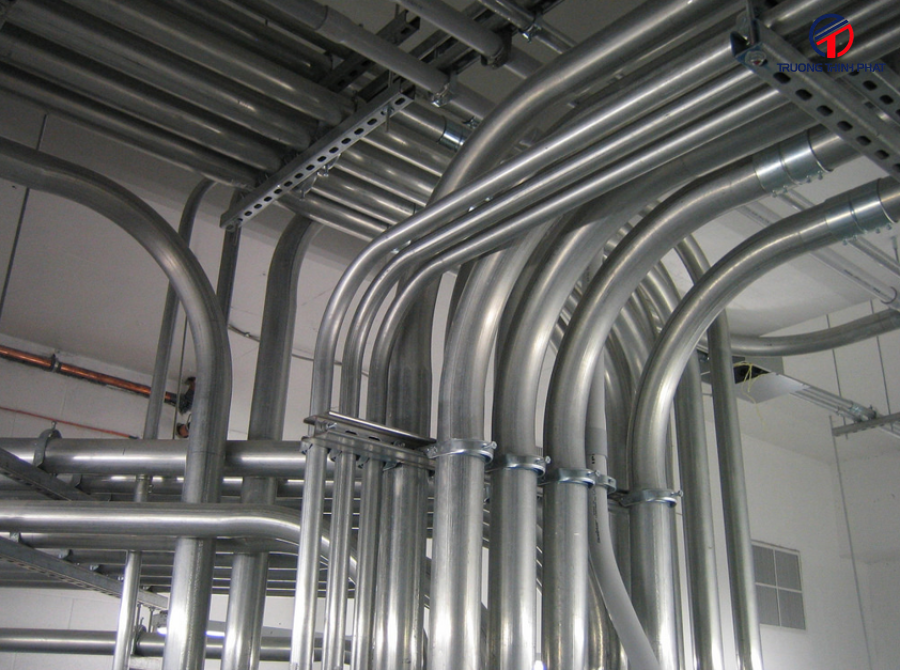

Bước 4: Lắp đặt ống thép định tuyến

• Gắn kẹp đỡ: Cố định các kẹp đỡ ống lên bề mặt công trình (tường, trần) theo khoảng cách tiêu chuẩn.
• Kết nối ống: Lắp đặt các đoạn ống thép đã cắt, uốn và tạo ren, sử dụng khớp nối và phụ kiện phù hợp để tạo thành một hệ thống ống kín. Đảm bảo các mối nối chặt chẽ, không bị hở.
• Lắp đặt hộp nối: Cố định các hộp nối ống thép tại các vị trí đã định trên bản vẽ, sẵn sàng cho việc đấu nối dây.

Bước 5: Luồn dây điện và kiểm tra

• Luồn dây: Sử dụng dây mồi để kéo dây điện qua hệ thống ống. Đảm bảo số lượng dây và tiết diện phù hợp với quy định, tránh luồn quá tải gây kẹt hoặc hỏng dây.
• Kiểm tra: Sau khi luồn dây, tiến hành kiểm tra điện trở cách điện và thông mạch để đảm bảo không có sự cố chập hoặc hở mạch trong hệ thống.

Bước 6: Hoàn thiện và bàn giao

• Hoàn thiện: Đậy kín các hộp nối, đảm bảo không có khe hở. Dán nhãn rõ ràng các tuyến ống, loại dây và mục đích sử dụng.
• Kiểm tra cuối cùng: Thực hiện kiểm tra tổng thể hệ thống điện trước khi đưa vào vận hành, đảm bảo tất cả các chức năng hoạt động bình thường.
• Bàn giao: Hoàn tất hồ sơ, bản vẽ hoàn công và bàn giao cho chủ đầu tư cùng với hướng dẫn sử dụng và bảo trì.

Xem thêm: Hộp Chia Ngả Ống Thép Luồn Dây Điện: Giải Pháp An Toàn và Bền Vững Cho Hệ Thống Điện

Những lưu ý quan trọng khi thi công ống thép luồn dây điện

• Nghiêm ngặt tuân thủ các tiêu chuẩn kỹ thuật và quy định an toàn điện hiện hành.
• Lựa chọn loại ống thép và phụ kiện có chất lượng cao, phù hợp với yêu cầu của môi trường sử dụng.
• Áp dụng kỹ thuật uốn ống và tạo ren chính xác để đảm bảo độ bền, kín khít và an toàn cho hệ thống.
• Thực hiện bảo trì và kiểm tra định kỳ hệ thống ống luồn dây điện để duy trì hiệu quả hoạt động lâu dài.

Tuân thủ tiêu chuẩn kỹ thuật và quy định an toàn

• Nghiêm chỉnh tuân thủ các quy định về điện lực, an toàn lao động và các tiêu chuẩn kỹ thuật quốc gia (ví dụ TCVN) cũng như quốc tế (ví dụ UL, BS).
• Đảm bảo an toàn cháy nổ, sử dụng thiết bị bảo hộ cá nhân đầy đủ cho nhân công trong suốt quá trình thi công.
• Không để ống luồn dây điện bị ngập nước hoặc đặt ở nơi có nhiệt độ quá cao/thấp so với giới hạn cho phép của vật liệu.

Lựa chọn loại ống thép và phụ kiện phù hợp

• Chọn loại ống thép (EMT, IMC, RSC) và phụ kiện (khớp nối, co, hộp nối) có kích thước, độ dày và vật liệu phù hợp với môi trường lắp đặt và loại dây dẫn.
• Ưu tiên sản phẩm từ nhà sản xuất uy tín như Công Ty TNHH Ống Điện Trường Thịnh Phát để đảm bảo chất lượng, đạt chuẩn kỹ thuật và độ bền cao, phù hợp với các nhà thầu cơ điện và đơn vị thi công.
• Kiểm tra kỹ các phụ kiện đi kèm có tương thích với ống thép và mục đích sử dụng, đảm bảo chúng chịu được các điều kiện môi trường.

Kỹ thuật uốn ống và tạo ren chính xác

• Sử dụng dụng cụ uốn ống chuyên dụng, uốn ống với bán kính cong lớn nhất có thể để tránh làm hỏng dây điện khi luồn và giảm thiểu sự cản trở.
• Đảm bảo các mối nối ren phải chặt chẽ, không hở, sử dụng băng keo non hoặc hợp chất làm kín ren nếu cần để tăng cường độ kín và chống ăn mòn.
• Tránh các vết cắt sắc, ba via bên trong ống có thể làm trầy xước lớp vỏ cách điện của dây dẫn, gây nguy hiểm và giảm tuổi thọ dây.

Bảo trì và kiểm tra định kỳ hệ thống ống luồn dây điện

• Thực hiện kiểm tra định kỳ tình trạng của hệ thống ống và phụ kiện, đặc biệt là các mối nối và vị trí tiếp xúc với môi trường khắc nghiệt.
• Xử lý kịp thời các dấu hiệu xuống cấp, ăn mòn hoặc hư hỏng để tránh ảnh hưởng đến dây dẫn bên trong và toàn bộ hệ thống điện.
• Đảm bảo hệ thống ống luôn sạch sẽ, không bị tắc nghẽn bởi bụi bẩn hoặc vật lạ có thể gây cản trở cho việc tản nhiệt hoặc luồn dây.
