Hướng Dẫn Chi Tiết Về Đầu Nối Ống Ruột Gà Vào Hộp Điện: Loại, Lợi Ích và Cách Lắp Đặt

Đầu nối ống ruột gà vào hộp điện là phụ kiện cơ điện thiết yếu, đảm bảo tính toàn vẹn và an toàn của hệ thống dây dẫn. Phụ kiện này đóng vai trò cầu nối cơ học giữa ống luồn dây mềm (ống ruột gà) và các thiết bị đấu nối cố định như hộp điện, hộp công tắc, hoặc tủ điện. Việc lựa chọn và lắp đặt đúng loại đầu nối không chỉ ngăn ngừa hư hỏng vật lý cho dây dẫn mà còn đáp ứng các tiêu chuẩn về chống cháy, chống ẩm và chống bụi bẩn. Bài viết này sẽ cung cấp cái nhìn tổng quan, phân loại chi tiết và hướng dẫn kỹ thuật lắp đặt đầu nối ống ruột gà, giúp nhà thầu M&E tối ưu hóa chất lượng dự án.

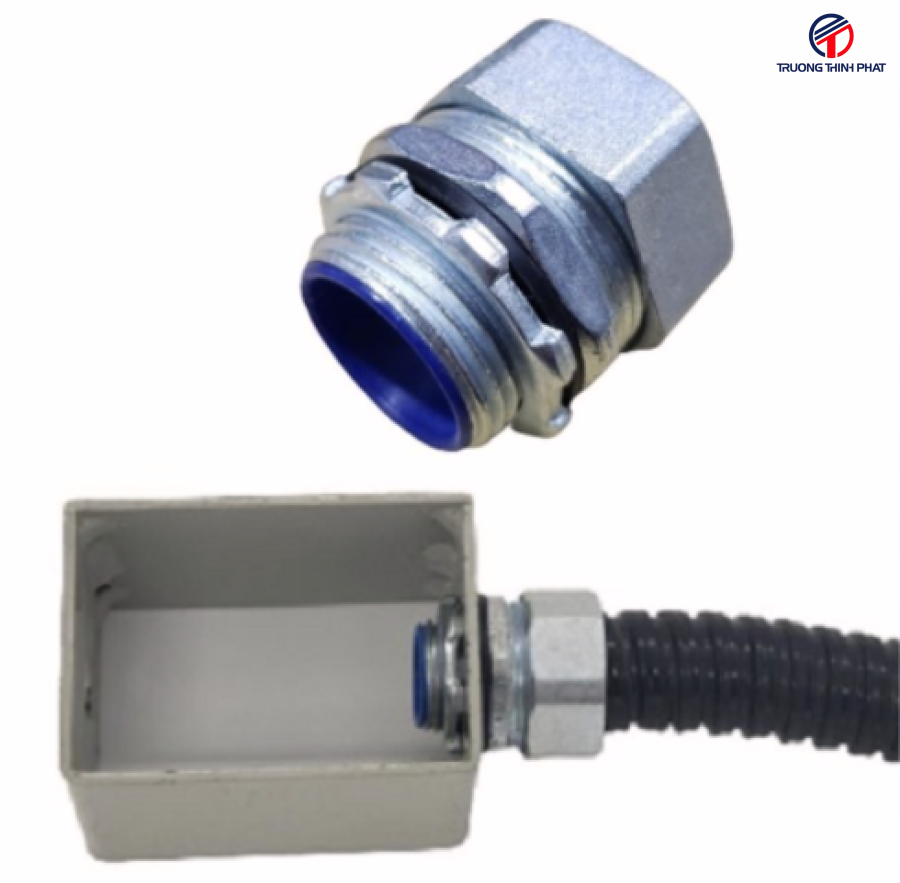

Đầu nối ống ruột gà vào hộp điện (Flexible Conduit Connector) là phụ kiện dùng để cố định và làm kín vị trí kết nối giữa ống thép mềm hoặc ống ruột gà bọc nhựa với hộp thép nối ống luồn dây hoặc hộp thiết bị điện. Chức năng chính của nó là bảo vệ dây dẫn khỏi các tác động cơ học, độ ẩm, và đảm bảo sự liên tục tiếp đất (đối với đầu nối kim loại), từ đó duy trì an toàn điện và tuổi thọ hệ thống.

Đầu Nối Ống Ruột Gà Vào Hộp Điện Là Gì? (Tổng Quan)

Đầu nối ống ruột gà, còn được gọi là khớp nối hoặc coupling, là một bộ phận cơ khí được thiết kế để tạo ra mối nối chắc chắn, an toàn giữa ống ruột gà và hộp đấu dây. Đây là thành phần không thể thiếu trong các hệ thống điện yêu cầu tính linh hoạt cao và khả năng chống rung lắc tốt.

Trong các công trình công nghiệp hoặc thương mại, nơi ống ruột gà được sử dụng để bảo vệ dây dẫn qua các khu vực khó tiếp cận hoặc cần uốn cong, đầu nối đóng vai trò cố định điểm cuối, ngăn chặn sự dịch chuyển và đứt gãy dây cáp tại điểm vào hộp.

Cấu tạo cơ bản và vật liệu của đầu nối

Cấu tạo cơ bản của đầu nối ống ruột gà thường bao gồm ba phần chính: Thân (body), Gioăng làm kín (sealing washer/gasket), và Đai ốc khóa (locknut).

Thân đầu nối có thiết kế ren ngoài để lắp vào lỗ knockout của hộp điện. Đối với đầu nối kim loại, vật liệu phổ biến là thép mạ kẽm (Galvanized Steel) hoặc kẽm đúc (Zinc Die Cast), đảm bảo độ bền cơ học và khả năng dẫn điện. Đối với môi trường hóa chất, thép không gỉ (Inox) có thể được sử dụng. Đầu nối nhựa thường được làm từ PVC hoặc Nylon chống cháy.

Chức năng chính của đầu nối trong việc bảo vệ dây dẫn

Chức năng hàng đầu của đầu nối là bảo vệ vật lý cho dây dẫn tại điểm giao tiếp. Nó ngăn chặn sự cọ xát hoặc mài mòn cáp do cạnh sắc của lỗ hộp điện, đặc biệt quan trọng khi dây dẫn bị kéo căng hoặc rung động.

Đầu nối cũng cung cấp khả năng làm kín. Với gioăng cao su được siết chặt, nó tạo ra rào cản ngăn chặn sự xâm nhập của hơi ẩm, bụi bẩn, và các chất lỏng khác vào bên trong hộp điện, giúp duy trì xếp hạng bảo vệ (IP Rating) của hệ thống. Đối với đầu nối kim loại, nó còn đảm bảo tính liên tục của mạch tiếp địa an toàn.

Các Loại Đầu Nối Ống Ruột Gà Phổ Biến Nhất Hiện Nay

Thị trường cung cấp nhiều loại đầu nối khác nhau, được phân loại dựa trên vật liệu chế tạo và cơ chế kết nối. Việc hiểu rõ từng loại giúp kỹ sư lựa chọn sản phẩm phù hợp với điều kiện môi trường lắp đặt cụ thể, từ khu vực khô ráo thông thường đến môi trường ẩm ướt hoặc yêu cầu chống cháy nổ.

Phân loại theo vật liệu (Đầu nối Kim loại vs. Đầu nối Nhựa)

Đầu nối kim loại (Metallic Connector) được ưa chuộng trong các hệ thống điện đòi hỏi độ an toàn và độ bền cao, như các khu công nghiệp, nhà máy, hay trung tâm dữ liệu. Chúng chịu được va đập tốt và thường đi kèm với các tiêu chuẩn chống cháy nổ cao hơn.

Đầu nối nhựa (Non-Metallic Connector) thích hợp cho các ứng dụng nhẹ hơn, nơi yêu cầu khả năng chống ăn mòn từ hóa chất hoặc nước muối. Mặc dù không cần tiếp địa thông qua đầu nối, chúng phải đảm bảo khả năng tự dập lửa và tuân thủ các tiêu chuẩn an toàn điện áp thấp.

Phân loại theo kiểu kết nối (Ren ngoài, Ren trong, và Kiểu Kẹp)

Phần lớn đầu nối ống ruột gà sử dụng kiểu kết nối Ren ngoài (Male Thread) để lắp xuyên qua lỗ knockout của hộp điện và cố định bằng đai ốc khóa từ bên trong.

Kiểu kết nối Kiểu Kẹp (Set-Screw/Compression Type) là cơ chế phổ biến nhất, sử dụng vòng đệm (ferrule) và cơ chế siết để giữ chặt ống ruột gà. Đầu nối ren trong ít phổ biến hơn, thường được sử dụng để nối trực tiếp vào các cổng ren có sẵn trên tủ điện hoặc thiết bị chuyên dụng.

Tiêu Chí Lựa Chọn Đầu Nối Ống Ruột Gà Phù Hợp Với Dự Án

Việc lựa chọn đúng đầu nối là bước quan trọng để đảm bảo hiệu suất và tuân thủ quy định kỹ thuật của hệ thống điện. Các nhà thầu cần xem xét môi trường vận hành, yêu cầu tải trọng cơ học, và loại ống ruột gà đang sử dụng.

• Xác định loại ống: Kiểm tra xem ống ruột gà là loại bọc nhựa (LFNC), không bọc (FMC), hay bọc inox. Đầu nối phải tương thích hoàn toàn với cấu trúc rãnh xoắn của ống để đảm bảo độ bám và làm kín.
• Chọn vật liệu phù hợp: Đối với môi trường rung lắc mạnh, nên ưu tiên đầu nối kim loại đúc. Đối với môi trường hóa chất, chọn Inox hoặc nhựa PVC chất lượng cao.
• Đảm bảo khả năng tiếp địa: Trong hệ thống sử dụng ống ruột gà kim loại, đầu nối phải đảm bảo kết nối điện liên tục để dẫn dòng ngắn mạch an toàn về đất.

Độ tương thích với kích thước và loại ống ruột gà

Tiêu chí quan trọng nhất là phải khớp kích thước. Đầu nối được sản xuất theo các tiêu chuẩn kích thước hệ inch (ví dụ: 1/2 inch, 3/4 inch, 1 inch,...) tương ứng với đường kính ngoài của ống ruột gà. Việc sử dụng đầu nối sai kích thước sẽ dẫn đến mối nối lỏng lẻo, không đảm bảo khả năng làm kín và dễ bị tuột ống.

Trong quá trình mua sắm, cần xác định rõ tiêu chuẩn ống đang sử dụng (ví dụ: BS, UL, JIS) để chọn phụ kiện có ren và cơ chế siết khớp hoàn toàn. Trường Thịnh Phát cung cấp đa dạng các phụ kiện đáp ứng tiêu chuẩn kỹ thuật nghiêm ngặt, đảm bảo độ tương thích tối đa.

Tiêu chuẩn bảo vệ (IP Rating) và khả năng chống chịu môi trường

Tiêu chuẩn Bảo vệ Xâm nhập (Ingress Protection - IP) quyết định khả năng chống chịu của đầu nối. Khu vực khô ráo, trong nhà có thể sử dụng đầu nối đạt chuẩn IP54 trở lên.

Đối với lắp đặt ngoài trời, môi trường ẩm ướt, hoặc nơi có vòi phun nước (như trong các nhà máy rửa xe, nhà máy chế biến), bắt buộc phải sử dụng đầu nối Liquid-Tight đạt chuẩn IP66 hoặc IP67. Các đầu nối này thường có vòng đệm cao su chuyên dụng và cơ chế siết chặt hơn để tạo ra một mối nối kín nước hoàn toàn.

Xem thêm: Hướng Dẫn Toàn Diện Về Ống Thép Mềm Kín Nước: Định Nghĩa, Phân Loại và Tiêu Chí Lựa Chọn

Hướng Dẫn Lắp Đặt Đầu Nối Ống Ruột Gà Vào Hộp Điện Đúng Kỹ Thuật

Quy trình lắp đặt đầu nối cần được thực hiện cẩn thận để đảm bảo mối nối đạt hiệu quả bảo vệ cơ học và khả năng chống thấm tối đa. Một mối nối được lắp đặt đúng kỹ thuật sẽ kéo dài tuổi thọ của hệ thống dây dẫn và giảm thiểu rủi ro chập cháy.

Chuẩn bị dụng cụ và kiểm tra vật liệu trước khi lắp

Trước khi bắt đầu, cần chuẩn bị đầy đủ dụng cụ và kiểm tra vật tư: ống ruột gà đã cắt đúng chiều dài, đầu nối tương thích, đai ốc khóa, và các gioăng làm kín. Đảm bảo hộp điện đã được khoan lỗ knockout đúng kích thước của đầu nối.

• Dụng cụ cần thiết: Dao cắt ống (Conduit Cutter) hoặc cưa sắt chuyên dụng, cờ lê hoặc kìm siết, dụng cụ đục lỗ (Knockout Punch) nếu hộp điện chưa có lỗ sẵn.
• Kiểm tra ống: Đảm bảo ống ruột gà được cắt vuông góc và không có các cạnh sắc nhọn có thể làm hỏng dây dẫn hoặc gioăng làm kín.

Quy trình gắn đầu nối vào ống ruột gà (siết chặt gioăng)

Quá trình này yêu cầu sự chính xác để tạo ra một mối nối kín khít. Đối với đầu nối kiểu kẹp, các bước được thực hiện như sau:

• Luồn đai ốc khóa (locknut) và gioăng (nếu có) qua phần ren ngoài của đầu nối.
• Tháo vòng đệm (ferrule/compression ring) của đầu nối và lắp vào đầu ống ruột gà.
• Đưa ống ruột gà đã lắp vòng đệm vào thân đầu nối. Siết chặt nắp hoặc cổ kẹp của đầu nối bằng cờ lê. Độ siết phải đủ mạnh để vòng đệm ép chặt ống ruột gà vào thân đầu nối, tạo ra một liên kết cơ học và làm kín chắc chắn.

Kết nối đầu nối và cố định vào hộp điện (sử dụng đai ốc khóa)

Sau khi đầu nối đã được gắn chặt vào ống, bước tiếp theo là cố định nó vào hộp điện hoặc tủ điện.

• Đưa phần ren ngoài của đầu nối xuyên qua lỗ knockout của hộp điện từ bên ngoài.
• Từ bên trong hộp điện, lắp gioăng làm kín (nếu cần thiết cho môi trường ẩm) và sau đó là đai ốc khóa (locknut) vào phần ren ngoài.
• Sử dụng cờ lê để siết chặt đai ốc khóa. Đảm bảo đai ốc được siết căng đều, giữ cho đầu nối cố định hoàn toàn, ngăn chặn xoay hoặc dịch chuyển, từ đó hoàn thành mối nối tiêu chuẩn kỹ thuật.
